전자기초 다이오드 6 (제너 다이오드)

What is a diode?

구조와 특징 : 정전압 (제너) 다이오드 (ZD)

구조	기호	용도・특징
		정전압 회로 서지 전류 및 정전기로부터 IC 등을 보호하는 보호 디바이스. 역방향의 전압이 가해질 때 정전압을 발생시킨다.

제너 다이오드는 전류가 변화되어도 전압이 일정하다는 특징을 이용하여 정전압 회로에 사용되거나, 서지 전류 및 정전기로부터 IC 등을 보호하는 보호 소자로서 사용됩니다.
일반적인 다이오드는 순방향으로 사용되는 것에 반해, 제너 다이오드는 역방향으로 사용된다는 특징이 있습니다.

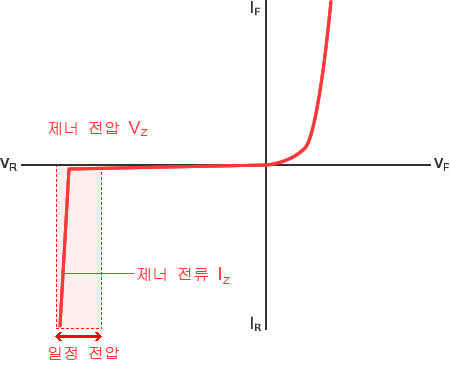

역방향에서의 항복전압을 제너 전압 (V_Z), 이 때의 전류치를 제너 전류(I_Z)라고 합니다.
최근, 전자 디바이스의 미세화 / 고기능화에 따라 한층 더 고성능을 지닌 보호 소자가 요구되고 있으며, TVS(Transient Voltage Suppressor)와의 차별화가 진행되고 있습니다.

포인트

• ZD만 역방향 특성을 사용한다.
