전자기초 다이오드 4 (스위칭 다이오드)



What is a diode?

구조와 특징 : 스위칭 다이오드 (SW)

구조	기호	용도・특징
		다양한 세트의 스위칭. 스위칭 속도：역회복 시간(trr)이 짧다.

그 이름처럼 스위칭 기능을 담당하는 다이오드입니다. 순방향측에 전압을 걸어 전류를 흐르게 하고 (ON), 역방향으로 전압을 걸어 전류를 멈추게 하는 (OFF) 기능을 지닌 다이오드입니다. 역회복 시간 (trr)이 짧아, 다른 다이오드에 비해 스위칭 특성이 우수합니다.

스위치ON	스위치OFF

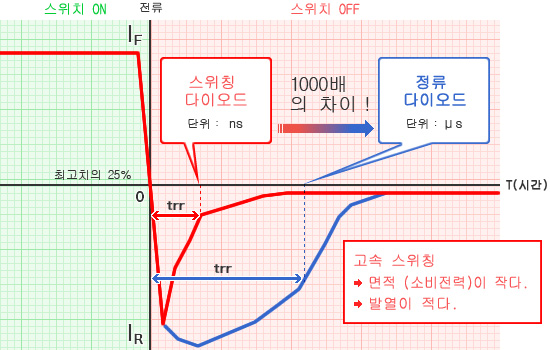

역회복 시간 (trr)이란？

역회복 시간(trr)은 스위칭 다이오드가 ON 상태에서 완전한 OFF 상태가 되기까지 걸리는 시간을 뜻합니다. 일반적으로 OFF 시, 전자는 갑작스럽게 멈출 수 없으므로, 일정량 정도의 전류가 역방향으로 흐르게 됩니다.
이 누설 전류가 크면 클수록 손실이 커집니다. 재료를 최적화하거나 중금속을 확산시켜 trr을 짧게 하거나, 반도 (反跳) 후의 ringing을 억제하는 FRD (Fast Recovery Diode) 등도 개발되어 있습니다.

포인트

• trr이란 전압이 역방향으로 바뀐 후, 전류가 없어질 때까지의 시간.
• trrが이 빨라지면, 저손실, 고속 스위칭 대응이 가능.
