[발진회로]NE555 타이머(쌍안정 모드)

소개

불안정한 멀티 바이브레이터에 안정된 상태가없고 단 안정 멀티 바이브레이터가 하나의 안정된 상태를 가질 때, 두 개의 절대 안정 상태를 가진 장치가 가능합니다. 쌍 안정 멀티 바이브레이터는 두 가지 안정적인 상태 (높음 및 낮음)를 갖는 회로 유형입니다. 외부 트리거 입력이 적용될 때까지 동일한 상태를 유지합니다.

일반적으로 쌍 안정 멀티 바이브레이터는 트리거 신호가 적용될 때까지 로우 상태를 유지하고 리셋 신호가 적용될 때까지 하이 상태를 유지합니다. 쌍 안정 멀티 바이브레이터는 플립 플롭 또는 래치라고도합니다. 플립 플롭이라는 용어는 하나의 상태로 '뒤집고'트리거가 적용될 때까지 그대로 유지되고 트리거가 적용되면 원래 상태로 '플롭'되기 때문에 사용됩니다.



555 타이머를 사용한 쌍 안정 멀티 바이브레이터 회로

555 타이머를 사용하는 쌍 안정 멀티 바이브레이터의 회로는 다음과 같습니다.

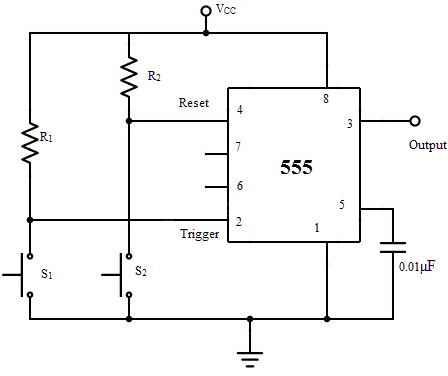

<쌍안정 모드 회로>



쌍 안정 멀티 바이브레이터는 555 타이머를 사용하여 구축 할 수있는 가장 쉬운 회로 중 하나입니다. RC 충전 장치는 출력 생성을 담당하지 않으므로 커패시터가 필요하지 않습니다. 높고 낮은 출력의 생성은 RC 장치의 커패시터 충전 및 방전에 의존하지 않고 외부 트리거 및 재설정 신호에 의해 제어됩니다.

555 타이머의 양방향 안정 작동 모드에 대한 설명은 다음과 같습니다. 트리거 및 리셋 핀 (각각 핀 2 및 4)은 두 개의 저항 R1 및 R2를 통해 전원에 연결되어 항상 하이가됩니다. 이전의 모든 경우에는 리셋 핀이 사용되지 않으며 우발적 인 리셋을 방지하기 위해 단순히 VCC에 연결됩니다.



두 개의 스위치가이 핀과 접지 사이에 연결되어 순간적으로 낮아집니다. 트리거 입력의 스위치는 내부 플립 플롭의 S (SET) 입력으로 작동합니다. 리셋 입력의 스위치는 내부 플립 플롭에 대한 리셋 역할을합니다.

스위치 S1을 누르면 VCC의 전압이 트리거 단자를 우회하고 저항 R1을 통해 접지로 단락됩니다. 따라서 트리거 펄스는 순간적으로 낮아지고 핀 3의 타이머 출력은 HIGH가됩니다. 임계 값 핀의 입력이없고 (핀 6이 접지에 연결된 경우 더 나은 상태로 유지됨) 내부 비교기 (비교기 1)의 출력이 높아지지 않기 때문에 출력이 HIGH로 유지됩니다.

스위치 S2를 누르면 VCC의 전압이 리셋 단자를 우회하고 저항 R2를 통해 접지로 단락됩니다. 이 핀은 플립 플롭의 RESET 단자에 내부적으로 연결되어 있습니다. 이 신호가 잠시 낮아지면 플립 플롭은 리셋 신호를 수신하고 플립 플롭을 리셋합니다.



따라서 출력은 LOW가되고 트리거가 적용될 때까지 유지됩니다. 555 타이머의 쌍 안정 작동 모드의 파형은 다음과 같습니다.

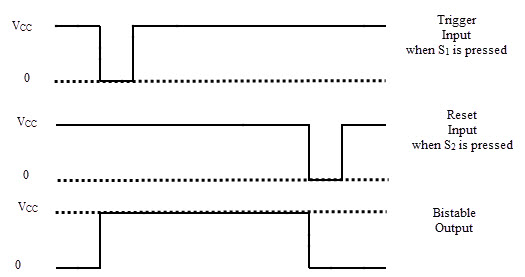

<쌍안정 모드 파형>





555 타이머 플립 플롭 및 메모리 셀 회로

플립 플롭

컴퓨터 응용 프로그램에서 555 타이머를 플립 플롭으로 사용하는 것은 좋은 선택이 아닙니다. 일반적인 컴퓨터 애플리케이션에서 클록 펄스는 트리거 및 리셋 신호를 구동하는 데 사용되며 클록 신호의 주파수는 매우 높습니다 (일반적으로 Giga Hertz 순서). 555 타이머의 출력이 클록 신호의 주파수 속도와 일치 할만큼 충분히 반응하지 않습니다. 고속 작업에 사용할 때는 쉽게 사용할 수있는 플립 플롭 장치가 바람직합니다.

쌍 안정 모드 (예 : 플립 플롭)의 555 타이머는 로봇 공학과 같은 컴퓨터가 아닌 저속 애플리케이션에서 사용할 수 있습니다. 간단한 응용 프로그램은 물체에 부딪 힐 때마다 앞뒤로 움직이는 로봇입니다.

즉, 555 타이머를 사용하는 플립 플롭의 회로가 아래에 나와 있습니다.

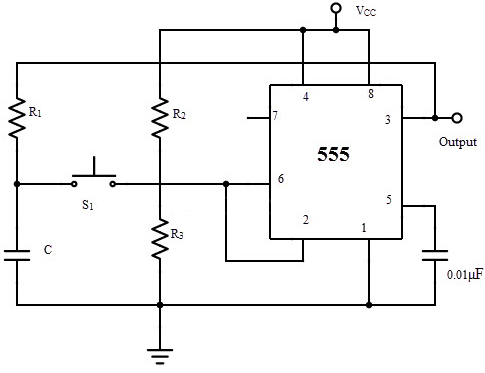

<555타이머 플립플롭 회로>



핀 3의 출력이 높으면 커패시터 C가 저항 R1을 통해 피크 값 즉 VCC까지 충전됩니다. 핀 3의 출력이 낮 으면 커패시터는 동일한 저항을 통해 0으로 방전됩니다. 출력을 높음에서 낮음으로 또는 낮음에서 높음으로 전환하기 위해 트리거와 임계 값 핀의 접합부에 스위치가 사용됩니다.

저항 R2 및 R3에 의해 형성된 전압 분배기는 핀 6 및 2에서 VCC / 2의 전압을 제공합니다. 스위치를 누르면이 전압이 중단되고 내부 플립 플롭이 트리거됩니다. 이렇게하면 출력이 두 상태간에 전환 될 수 있습니다.

토글 플립 플롭 역할을하는 회로가 아래에 나와 있습니다. LED를 켜는 데 사용되며 스위치를 누르면 LED가 ON과 OFF 사이에서 전환됩니다.

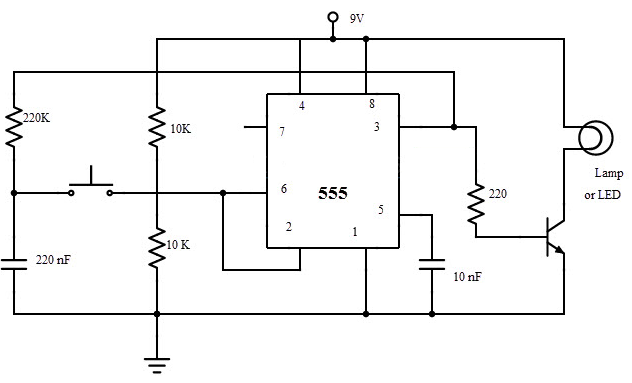

<플립플롭 회로로 Lamp 확인>



메모리 셀

메모리는 디지털 전자 장치에서 중요한 단위입니다. 플립 플롭은 기본 1 비트 저장 요소입니다. 555 타이머는 플립 플롭으로 사용될 때 1 비트 데이터를 저장하는 메모리 셀 역할을 할 수 있습니다. 555 타이머를 사용하는 메모리 셀의 회로는 다음과 같습니다. SR 플립 플롭 역할을합니다.



<SR 플립플롭 회로>

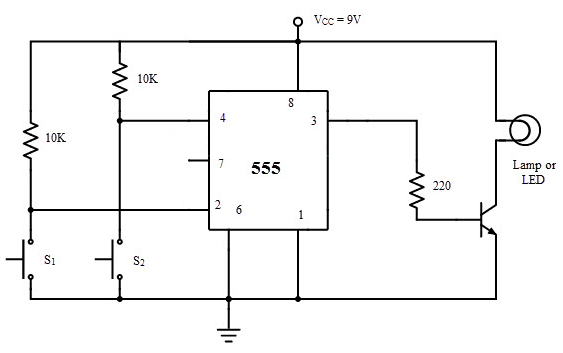

연결은 몇 가지 추가 구성 요소가있는 쌍 안정 작동 모드와 유사합니다. 설정 스위치를 누르면 핀 2의 전압이 낮아집니다. 이것은 플립 플롭을 설정하고 출력이 HIGH가되어 연결된 LED를 구동합니다.

리셋 스위치를 누르면 핀 4의 전압이 낮아집니다. 그러면 플립 플롭이 리셋되고 출력이 LOW가되어 LED가 꺼집니다.
